产品描述

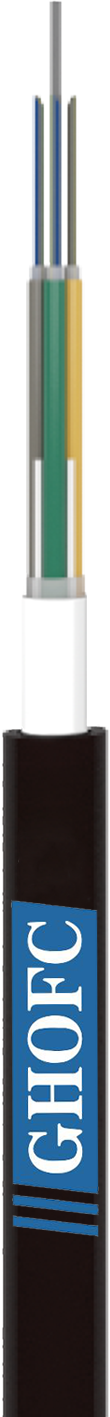

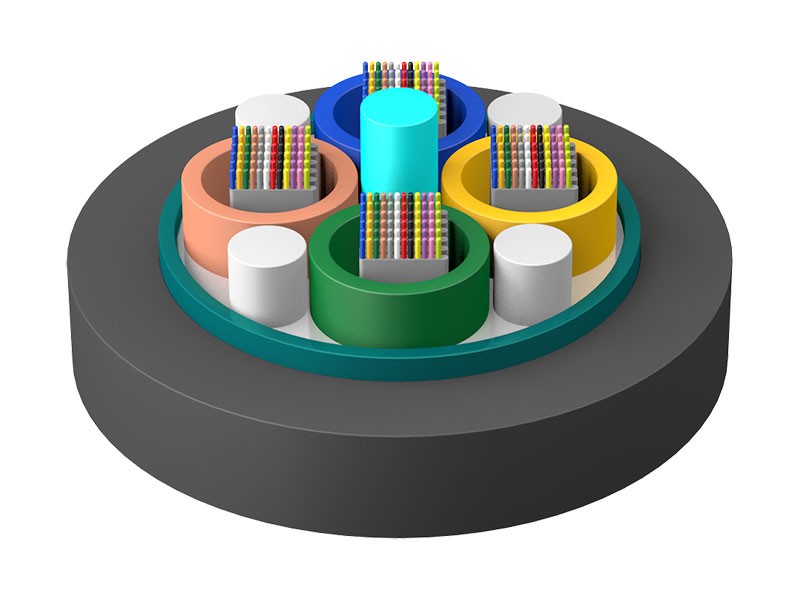

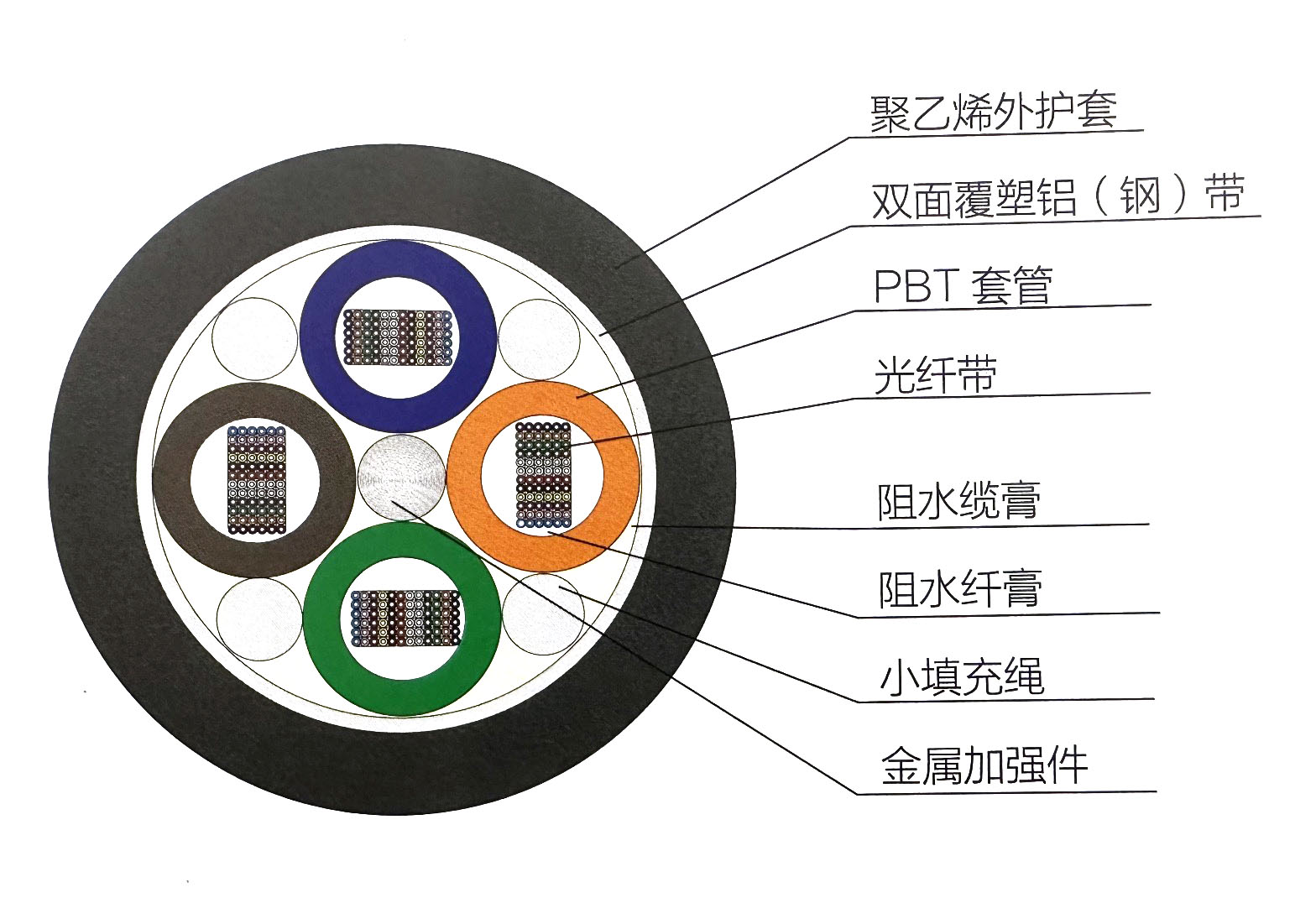

GYDTA(S) 光缆的结构是将 4，6，8，12 芯光纤带套入高模量材料制成的松套管中，松套管内 填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯 外还需挤上一层聚乙烯（PE）。松套管和填充绳围绕中心加强芯绞合成紧凑和圆形的缆芯， 缆芯内的缝隙充以阻水填充物。双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。
- 产品特点
• 具有很好的机械性能和温度特性
• 松套管材料本身具有良好的耐水解性能和较高的强度
• 管内充以特种油膏，对光纤进行了关键性保护
• 特别设计的紧密的光缆结构，有效防止套管回缩
• 良好的抗压性和柔软性
• PE 护套具有很好的抗紫外辐射性能
• 采用 4，6，8，12 芯光纤带，应用灵活
• 采用下列措施来确保光缆的防水性能：
- 单根钢丝中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 双面涂塑钢带（PSP）提高光缆的抗透潮能力
- 结构参数
光缆芯数
光纤带芯数
光纤带
最大数目
光缆参考
外径（MM）
参考光缆重量
（kg/km）
允许拉伸力
长期/短期
(N)允许压扁力
长期/短期
(N/100mm)弯曲半径
静态/动态
(mm)GYDTA(S)72-144Xn
6
24
15
215
600/1500
300/1000
10D/20D
GYDTA(S)146-180Xn
6
30
16.8
265
GYDTA(S)182-216Xn
6
36
17.8
300
GYDTA(S)218-288Xn
12
24
18.4
320
GYDTA(S)290-360Xn
12
30
20.2
380
GYDTA(S)262-420Xn
12
35
21.0
410
GYDTA(S)432Xn 12 36 21.7 435 GYDTA(S)576Xn
12
48
23.0
447
储存、使用温度：-40℃至+70℃。
- 光学特性
光纤类型
衰减
（+20℃）
带宽
数值孔径
光缆截止波长
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0.36dB/km
≤0.22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0.40dB/km
≤0.23dB/km
---
---
---
≤1450nm
50/125µm
≤3.3dB/km
≤1.2dB/km
---
---
≥500MHz·km
≥500MHz·km
0.200±0.015 NA
---
62.5/125µm
≤3.5dB/km
≤1.2dB/km
---
---
≥200MHz·km
≥500MHz·km
0.275±0.015 NA
---
- · 适用：管道、架空、直埋
